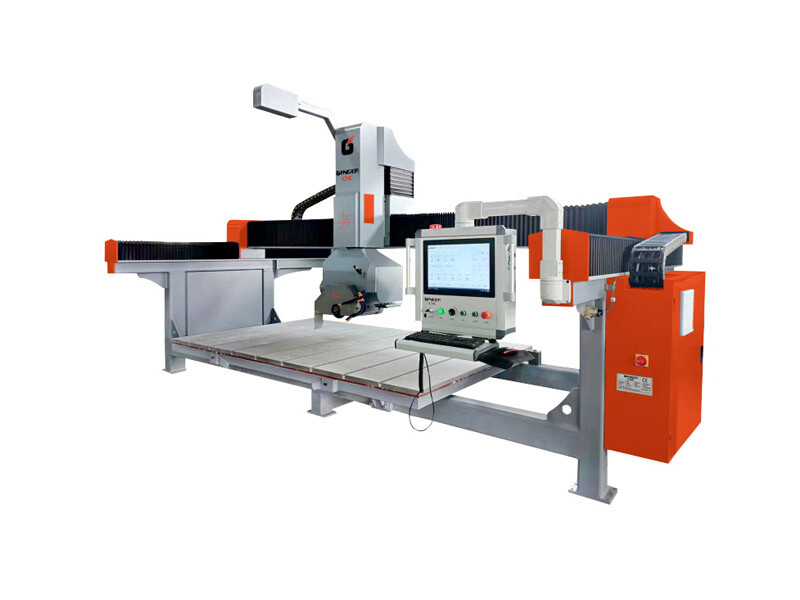

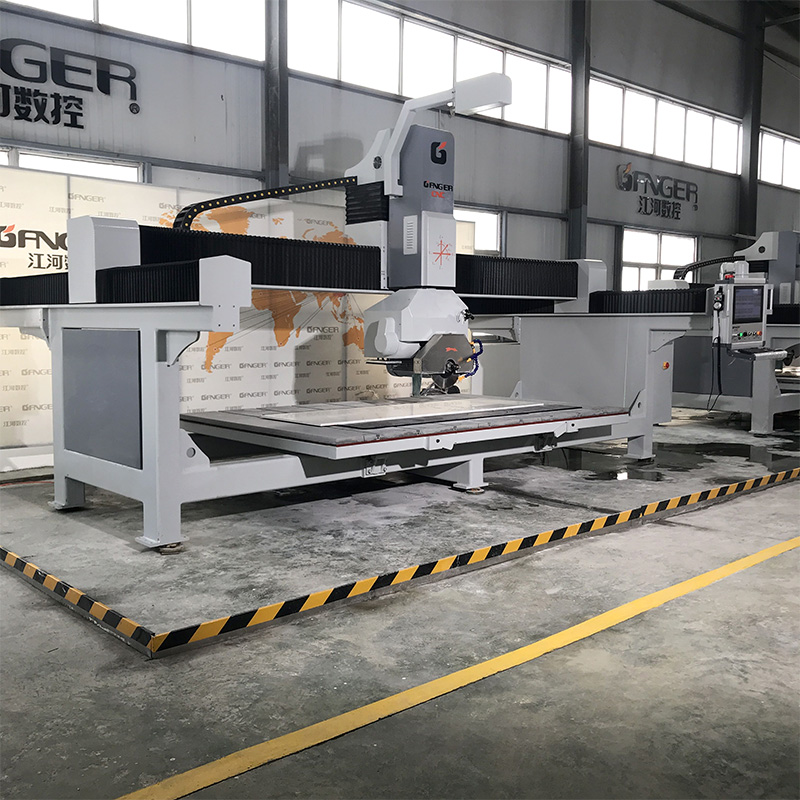

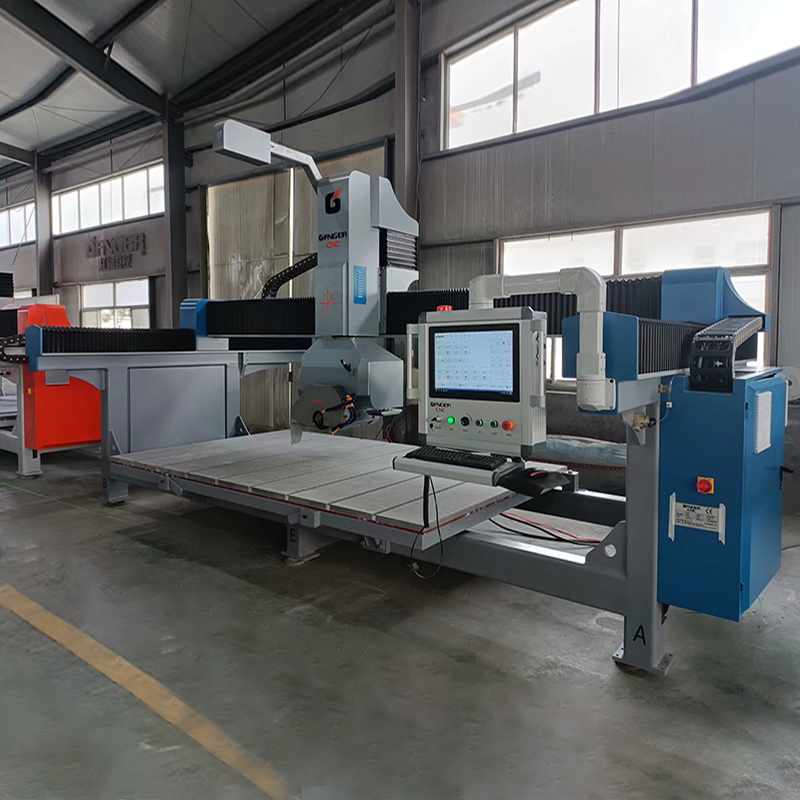

المنشار الجسري ذو 5 محاور GQ-3220DS
WhatsApp: +86 18615587055
Phone: +86 18615587055
Email: eric@gangercnc.tech
إرسال الاستفسار

Machine Features.png


1. XYZAC محور خماسي، محور A دوران تلقائي من 0 إلى 90 درجة، محور C دوران تلقائي من 0 إلى 360 درجة.

2. قطع رأسي وأفقي، قطع مائل متعدد الزوايا.

3. قطع مائل من أربعة جوانب (أي زاوية بين 0-90 درجة)

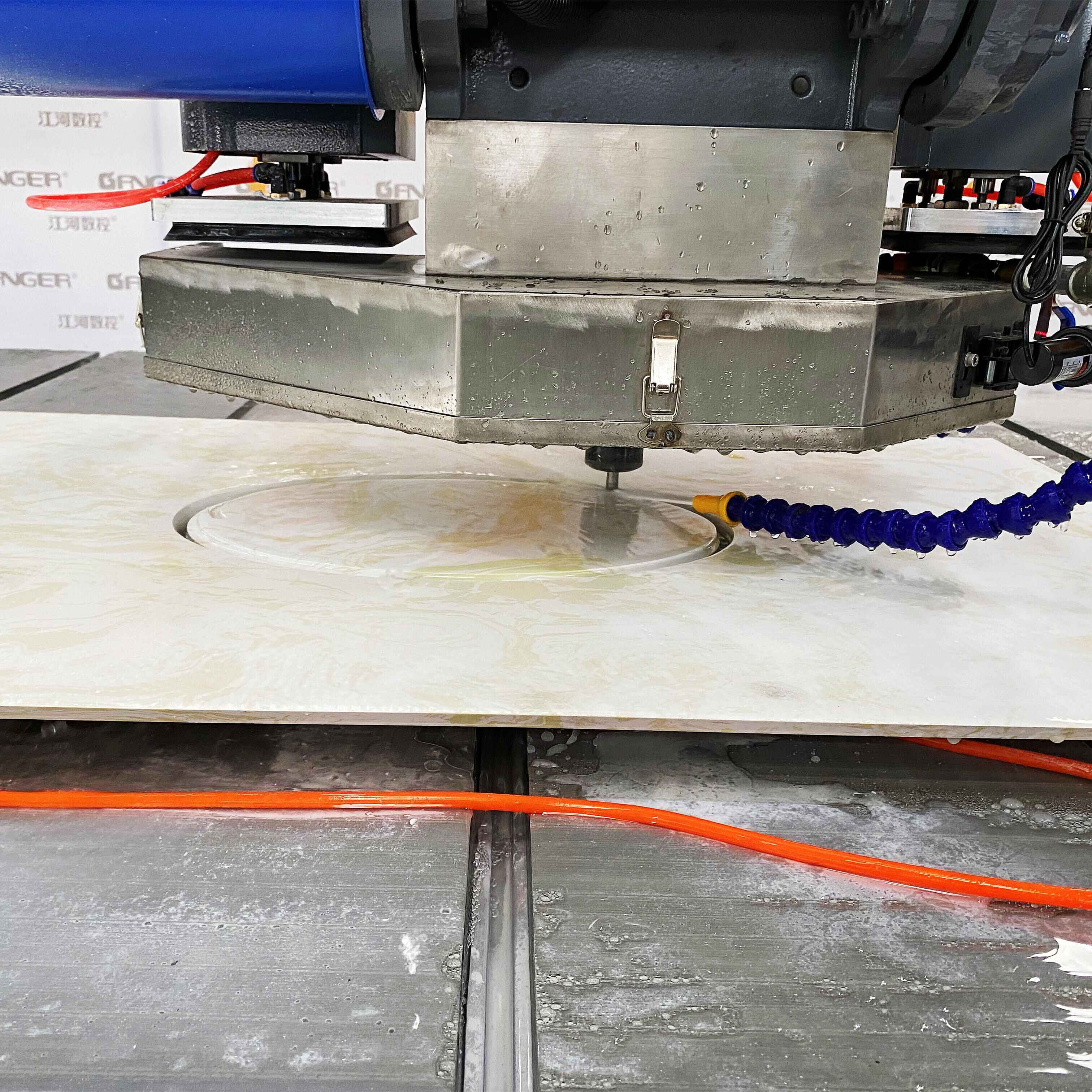

4. قطع دائري، قطع بيضاوي، قطع حرف L، قطع مغمور، قطع قوسي.

5. قواطع، كفاف، حركة شفط.

6. نظام تحكم ذكي.

7. يميل الطاولة 85 درجة لتحميل الألواح بسهولة.

8. مزود بكاميرا.

9. إذا كانت هناك منطقة تالفة أو معيبة، يمكن للنظام التعرف تلقائيًا على المنطقة المعيبة وتجنبها، أو يمكن التعرف عليها يدويًا وتجنبها.

10. استيراد ملف EXCEL، بما في ذلك حجم القطع وعدد الاستيراد، لتحقيق تنسيق وقص تلقائي، وتحسين استخدام الألواح.



Applicable Industries And Materials.png



صنف قابل للتطبيق: صناعة تطبيق الحجر المتكلس، صناعة مواد البناء المصنعة، صناعة مواد الديكور المنزلي، قطع الرخام، الحجر الصناعي، حجر الكوارتز ومواد أخرى.

مواد قابلة للتطبيق: حجر متكلس، لوح خزفي، حجر كوارتز، رخام، إلخ.



Technical Parameters.png


رقم الموديلGQ-3220DS
طريقة البرمجةCAD&؛ يدوي
طريقة التحكمCNC
قوة المحرك الرئيسي15KW
إجمالي الطاقة29KW
جهد العمل380 فولت، 60 هرتز، 3 أطوار، 4 خطوط، 380 فولت، 60 هرتز، 3 أطوار، 4 خطوط
سرعة دوران النصل/المنشار3000/6000 دورة في الدقيقة (اختياري، قابل للتعديل)

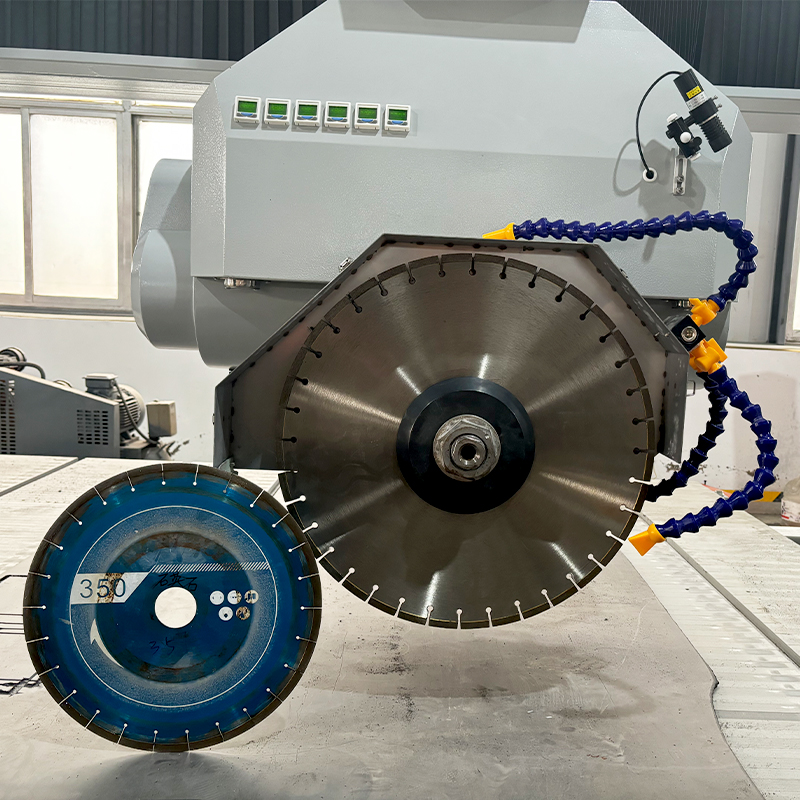

حجم الشفرة350-500mm
سمك القطع135mm
مسار عمل المحور X3200mm
مسار عمل المحور Y2000mm
مسار عمل المحور Z500mm
مسار عمل المحور Aدوران حر بزاوية 360 درجة
مسار عمل المحور Cشطب تلقائي بزاوية 0-90 درجة
درجة ميل الطاولةدوران حر بزاوية 0-85 درجة
نظام التزييتمع
استهلاك المياه4 م³/ساعة
حجم طاولة العمل3200*2000mm
الحجم الكلي5700*3300*3100mm
الوزن4200KG
حمولة حاوية 20 قدم1
وظيفة الكاميرانعم، تحديد حجم لوح التقطيع وترتيب أشكال وأبعاد التقطيع التعاونية المطلوبة على صورة اللوح
استيراد بيانات Excel للتنسيقنعم، استيراد جدول EXCEL حجم القطع المستطيل وعدد القطع، وتحقيق التخطيط التلقائي، وتحسين معدل استخدام الألواح

· ورقة المواصفات

· الكونترتوب

· خط عشوائي

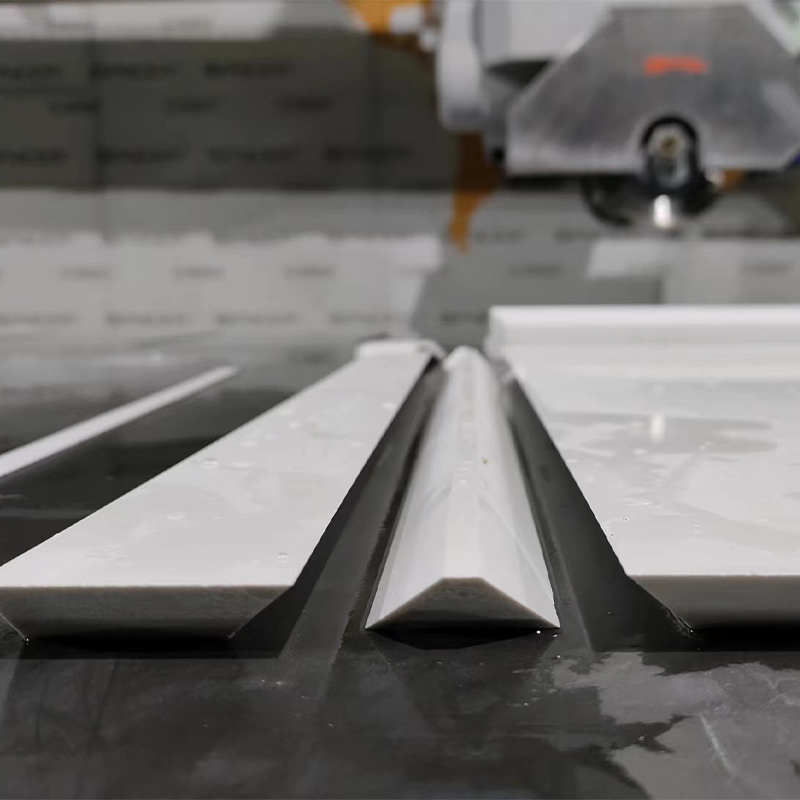

· حافة مشطوفة بزاوية +/-45°

· مضلع منتظم

· تشكيل جانبي

· شبكة

· دائرة

· قطاع دائري

· بطن الحصان

· حركة الشفط

· التعشيش

· لوحة مربعة/فتحة حوض

· الحفر/التلميع

· إدخال DXF/NC

· مع كاميرا


Product Details.png



XYZAC محور خماسي

محور A دوران تلقائي من 0 إلى 90 درجة

محور C دوران تلقائي من 0 إلى 360 درجة

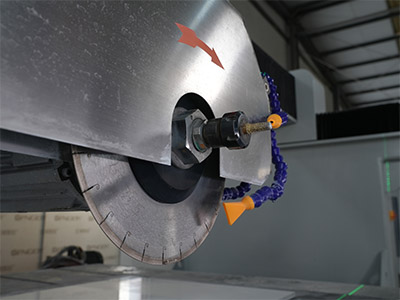

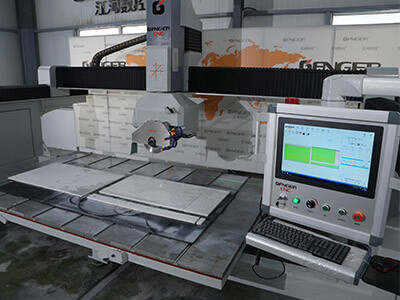

قطع منشار

قطع بأشكال متعددة


قاطع الطحن

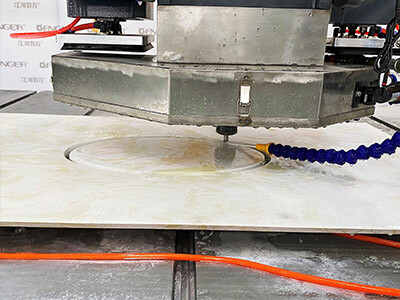

قطع مغمور وتلميع الحافة




وحدة تحكم CNC

احترافي مع برنامج CAM قراءة ملف DXE,

ملف NC قابل للترقية

 3220DS-Auto-nesting and simulation-1 (8).jpg

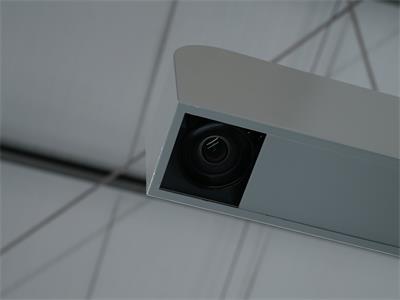

مع كاميرا

قراءة حجم اللوح

الرسم على صورة اللوح مباشرة

 SUCTION CUPS.jpg

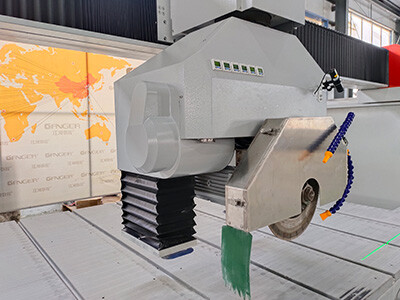

أكواب شفط

تحريك اللوح لمنع القطع الزائد










مزيد من التطبيقات

حر

عملية مجانية

تحليل

365

سنة واحدة مجانًا

ضمان

24/7

متواجدون على مدار 24 ساعة طوال أيام الأسبوع

خدمة

البرمجيات الحرة

تمرين

فورى

دليل التثبيت

معدات مجانية

صيانة

احترافي

تخطيط ورشة العمل

سنة واحدة مجانًا

ضمان

المعدات المستقبلية

ترقيات

معلومات عنا

1. مراقبة الجودة

  • يقوم المهندسون الفنيون المحترفون بفحص المعالجة لضمان جودة المنتجات
  • سيتم تشغيل كل آلة لمدة 24 ساعة تقريبًا واختبارها قبل 8 ساعات من التسليم لضمان الاستخدام الطبيعي في ورشة العمل الخاصة بك

2. الضمان وخدمات ما بعد البيع

  • التدريب المجاني متاح هنا في الصين أو فيديو التدريس عبر الإنترنت
  • ضمان لمدة 12 شهرًا في ظل الاستخدام العادي وصيانة مجانية مدى الحياة
  • قطع الغيار ستكون مجانية في حالة حدوث أي مشكلة خلال فترة الضمان
  • سيتم تقديم الأجزاء الاستهلاكية بسعر الوكالة عند الحاجة إلى الاستبدال

3. خدمة OEM متاحة

  • حجم عمل XYZ مخصص وفقًا لمتطلباتك
  • قطع الغيار الرئيسية: المحرك، النظام، العاكس اختر حسب اختيارك
  • العلامة التجارية للآلة والرسم الزيتي حسب الطلب (وكيل متاح أو الحد الأدنى لكمية الطلب 10 مجموعات)

4. التسليم

  • النموذج القياسي: 10-20 يوم عمل
  • نموذج مخصص: يعتمد على وقت تسليم قطع الغيار الخاصة

5. شروط الدفع

  • T/T مقدما
  • ويست يونيون: متاح عندما يكون المبلغ أقل من 1000 دولار، يتم دفع الرسوم المصرفية من قبل المشتري
  • ينبغي إرسال مسودة خطاب الاعتماد للتأكيد قبل إصدار خطاب الاعتماد الأصلي.
