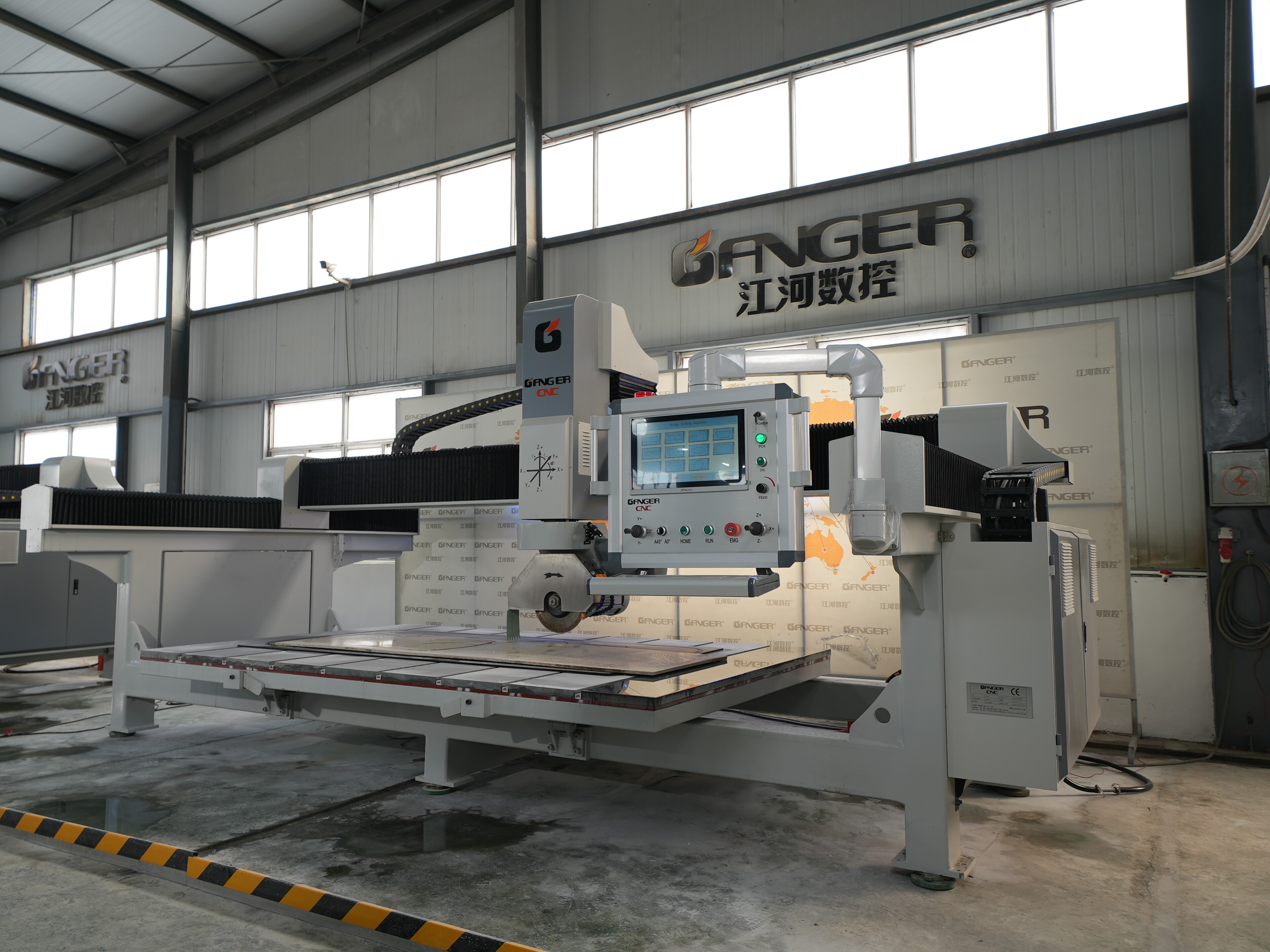

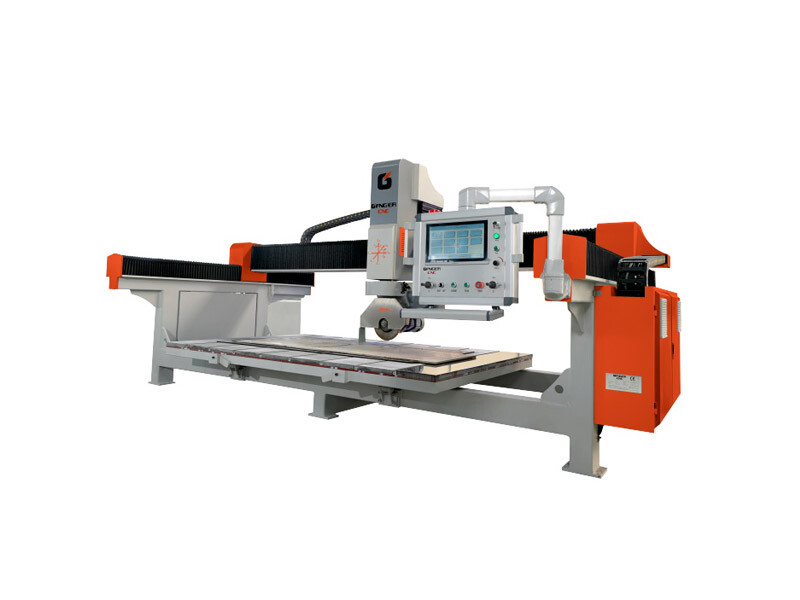

منشار جسر رباعي المحاور GQ-3220H
WhatsApp: +86 18615587055
Phone: +86 18615587055
Email: eric@gangercnc.tech
إرسال الاستفسار

Machine Features.png


1. محور XYZC رباعي المحاور، محور C قابل للدوران التلقائي بأي زاوية من 0 إلى 360 درجة، قطع أفقي، قطع رأسي، قطع مشطوف، قطع قطري، قطع أشكال خاصة (دائرة، بيضاوي، شبه منحرف، قطاع دائري، مستطيل دائري، بطن حصان)

2. نظام تحكم PLC، إدخال معايير التشغيل على لوحة التحكم، وعملية القطع مؤتمتة ومبرمجة.

3. تأكيد موضع قطعة العمل بواسطة الأشعة تحت الحمراء.

4. هيكل الآلة كامل من الفولاذ يضمن استقرارًا عاليًا.

5. تشغيل مستقر، دقة عالية، سرعة عالية.

6. تصميم مضغوط وعقلاني، حجم الآلة صغير، سهل النقل والتحريك.

7. طاولة تميل بزاوية 85 درجة لتحميل الألواح بسهولة.



Applicable Industries And Materials.png



الصناعات المناسبة: صناعة الحجر المُصَنَّع، صناعة مواد البناء المُجمَّعة، صناعة مواد الديكور المنزلي، قطع الرخام، الحجر الصناعي، حجر الكوارتز وغيرها من المواد.

المواد المناسبة: ديكتون، حجر مُصَنَّع، لوح خزفي، حجر كوارتز، رخام، جرانيت، إلخ.



Technical Parameters.png


رقم الموديلGQ-3220H
حجم عمل محور X/Y/ZX=3200 مم، Y=2000 مم، Z=200 مم
حجم طاولة العمل3200mm x 2000mm
دوران محور C0°- 360°
أقصى ارتفاع للتغذية420mm
قوة محرك النصل11KW
سكة التوجيه:سكة توجيه مربعة من PMI، XY 30 مم، Z 25 مم
قطر النصل/المنشار350mm
درجة ميل الطاولة0°-85°
نظام التحكمجانجر (النسخة الإنجليزية)
جهد العمل380 فولت، 50 هرتز، 3 أطوار
مقاومة الغبار:المحور X، Y الكامل
إجمالي الطاقة25KW
الحد الأقصى لعدد الدورات في الدقيقة:6000rpm
الوزن الإجمالي4500KGS
حجم الآلة5350mm*3030mm*2800mm



Product Details.png

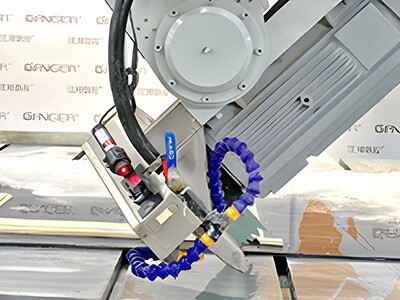

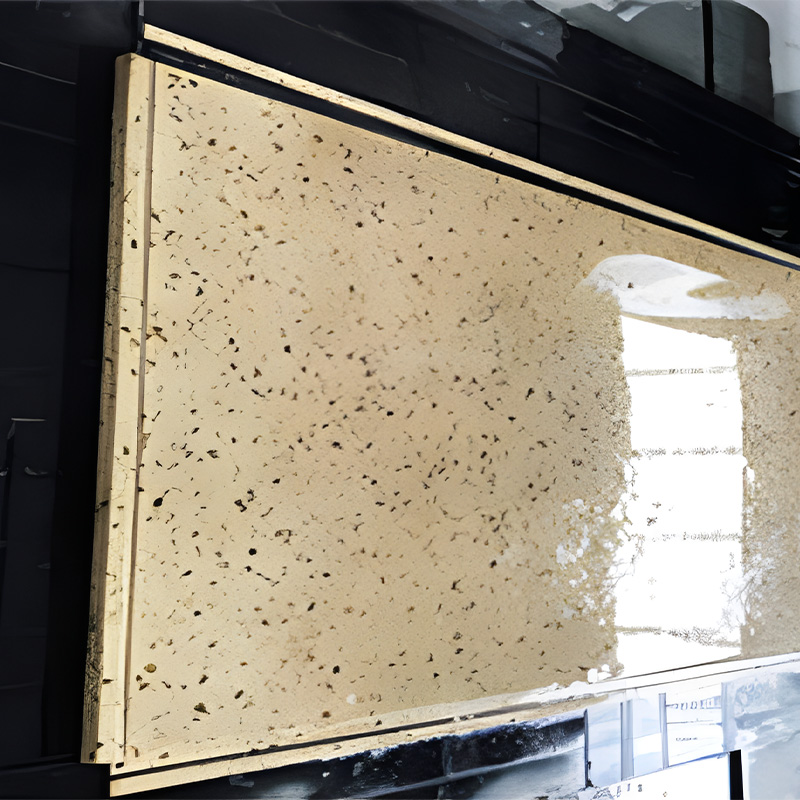

قطع مائل/مشطوف

قطع 45 درجة

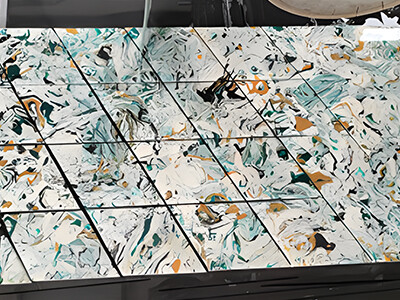

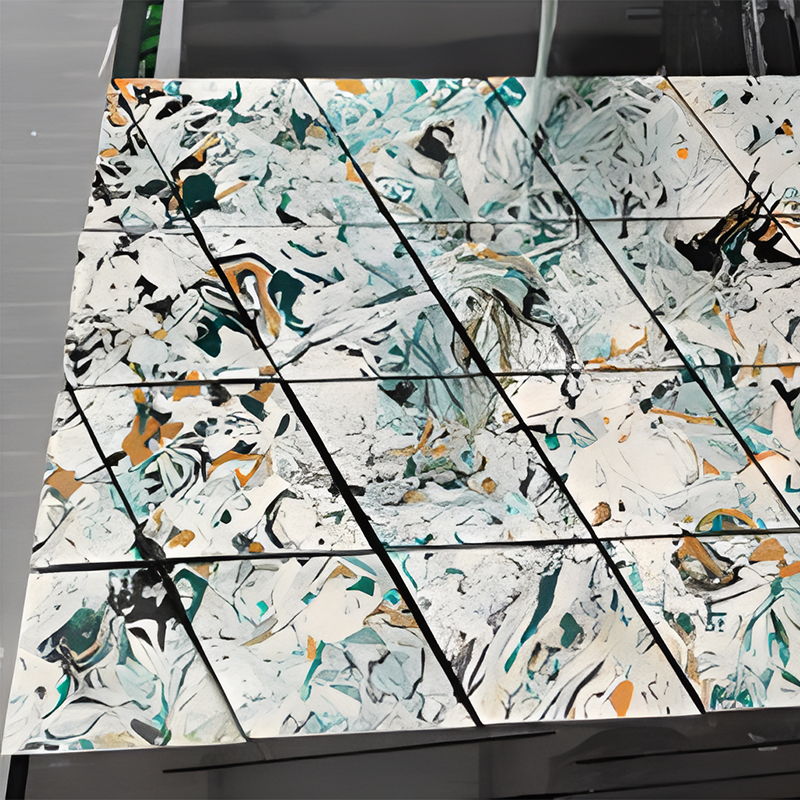

قطع قطري

زاوية 135/زاوية 45

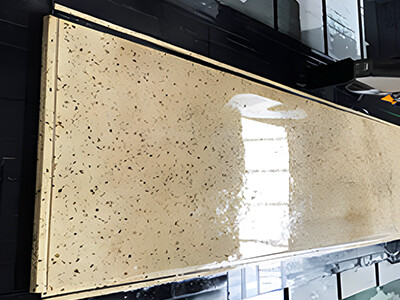

قطع مربع/مستطيل

قطع سريع وسهل

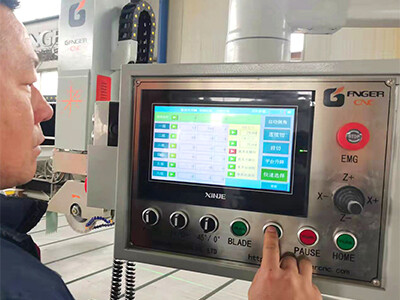

وحدة تحكم CNC

تشغيل PLC سهل

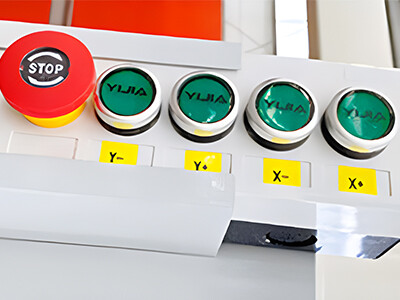

مقبض

سهل تحريك XYZ



سهل تحريك XYZ

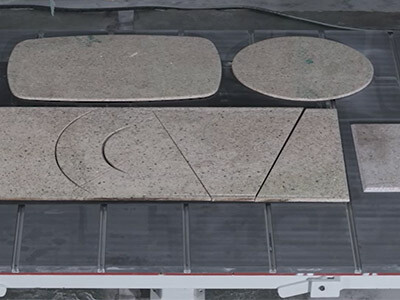

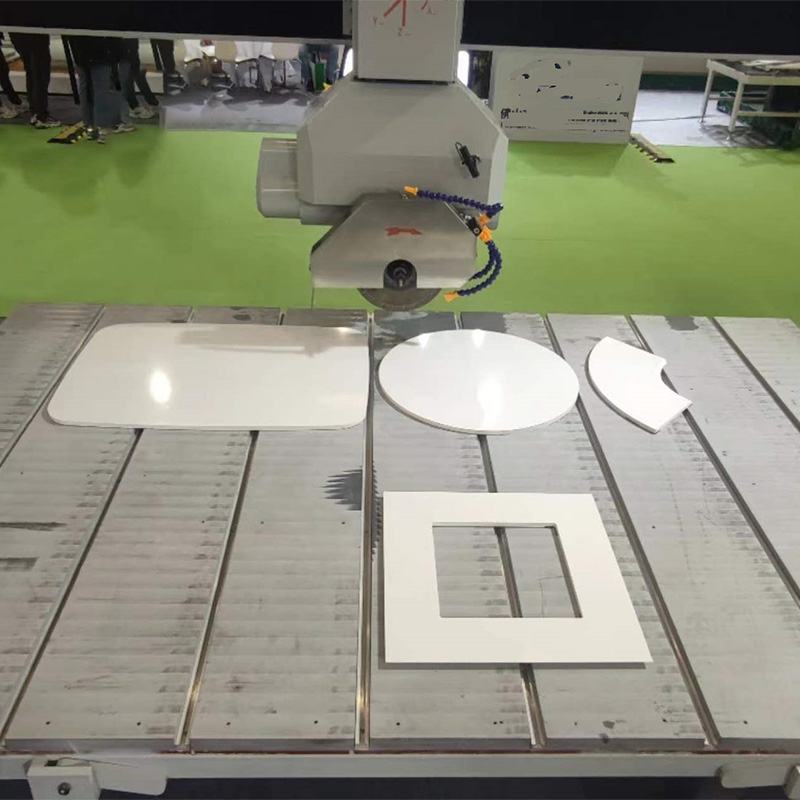

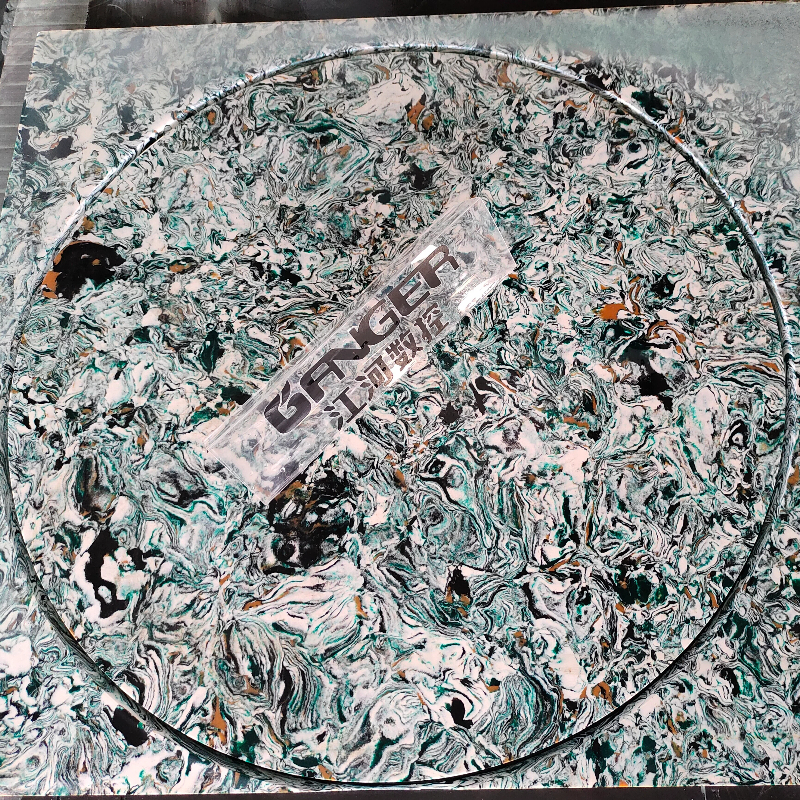

قطع أشكال متنوعة مثل دائري، قطاع دائري، بطن حصان، إلخ





مزيد من التطبيقات

حر

عملية مجانية

تحليل

365

سنة واحدة مجانًا

ضمان

24/7

متواجدون على مدار 24 ساعة طوال أيام الأسبوع

خدمة

البرمجيات الحرة

تمرين

فورى

دليل التثبيت

معدات مجانية

صيانة

احترافي

تخطيط ورشة العمل

سنة واحدة مجانًا

ضمان

المعدات المستقبلية

ترقيات

معلومات عنا

1. مراقبة الجودة

  • يقوم المهندسون الفنيون المحترفون بفحص المعالجة لضمان جودة المنتجات
  • سيتم تشغيل كل آلة لمدة 24 ساعة تقريبًا واختبارها قبل 8 ساعات من التسليم لضمان الاستخدام الطبيعي في ورشة العمل الخاصة بك

2. الضمان وخدمات ما بعد البيع

  • التدريب المجاني متاح هنا في الصين أو فيديو التدريس عبر الإنترنت
  • ضمان لمدة 12 شهرًا في ظل الاستخدام العادي وصيانة مجانية مدى الحياة
  • قطع الغيار ستكون مجانية في حالة حدوث أي مشكلة خلال فترة الضمان
  • سيتم تقديم الأجزاء الاستهلاكية بسعر الوكالة عند الحاجة إلى الاستبدال

3. خدمة OEM متاحة

  • حجم عمل XYZ مخصص وفقًا لمتطلباتك
  • قطع الغيار الرئيسية: المحرك، النظام، العاكس اختر حسب اختيارك
  • العلامة التجارية للآلة والرسم الزيتي حسب الطلب (وكيل متاح أو الحد الأدنى لكمية الطلب 10 مجموعات)

4. التسليم

  • النموذج القياسي: 10-20 يوم عمل
  • نموذج مخصص: يعتمد على وقت تسليم قطع الغيار الخاصة

5. شروط الدفع

  • T/T مقدما
  • ويست يونيون: متاح عندما يكون المبلغ أقل من 1000 دولار، يتم دفع الرسوم المصرفية من قبل المشتري
  • ينبغي إرسال مسودة خطاب الاعتماد للتأكيد قبل إصدار خطاب الاعتماد الأصلي.
