1. تأكيد جاهزية الموقع:

تأكد من وصول الجهاز بأمان إلى موقع التركيب. تأكد من أن الموقع يوفر مساحة كافية، وطاقة كهربائية، وإمدادات مياه، وهواءً مضغوطًا، حسب متطلبات التركيب.

2. تركيب الأرضية:
يُنصح باستخدام أرضية خرسانية. تأكد من استواء سطح الأرضية. بناءً على رسومات تركيب الآلة المُقدمة من المصنع، حدد موضع تركيب الآلة مُسبقًا.

3.الإمدادات الكهربائية:

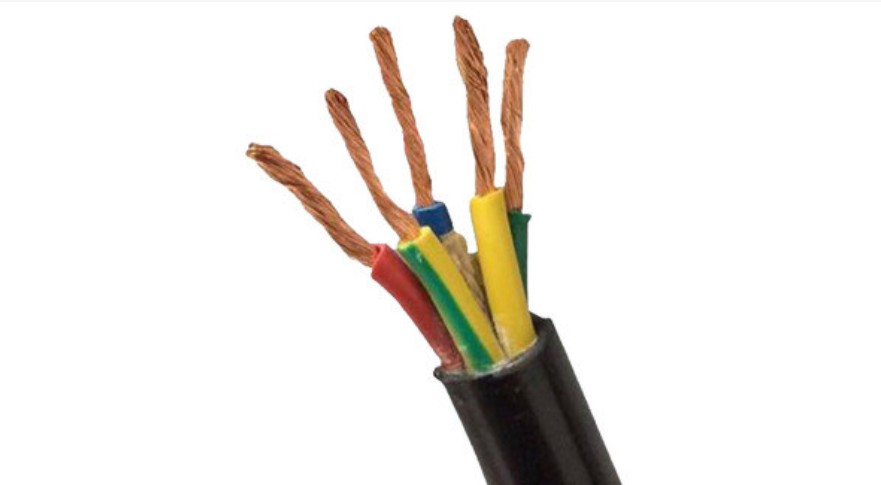

380 فولت/50 هرتز، 4 أسلاك، ثلاثي الطور ( 3 أسلاك كهربائية، سلك محايد، سلك أرضي ). جهّز كابل طاقة خماسي النواة، بمساحة 6 مم²، وفقًا للمسافة بين مفتاح الطاقة في الموقع وموقع الجهاز المخطط له.

4. إمدادات المياه:
جهّز مصدر مياه بمعدل تدفق لا يقل عن 4 أمتار مكعبة في الساعة . أرفق موصل أنبوب مياه بقطر 20 مم . يلزم وجود مضخة مياه لتبريد الشفرات.

5. إمداد الهواء المضغوط:
جهّز ضاغط هواء بقوة لا تقل عن 5.5 كيلوواط لتزويد الجهاز بالهواء المضغوط. يجب ألا يقل ضغط الهواء عن 6 بار . أرفق موصل خرطوم هواء بقطر 8 مم .

6. معدات الرفع:

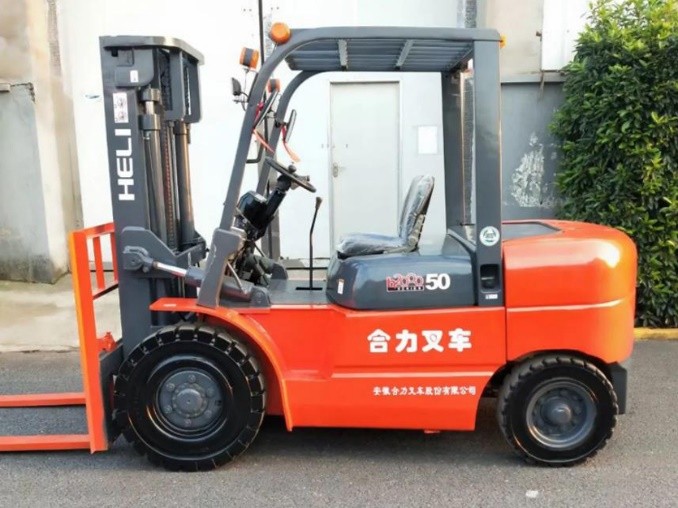

قم بإعداد رافعة شوكية بسعة 5 أطنان للتعامل مع الماكينة وتحديد موقعها.

7. أدوات القياس:
قم بإعداد أدوات القياس التالية:

• ميزان روح بطول متر واحد

• مؤشر الاتصال الهاتفي

• الفرجار

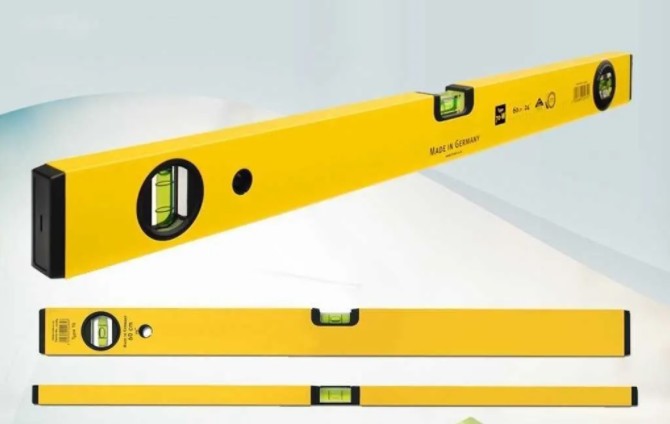

(مستوى الروح)

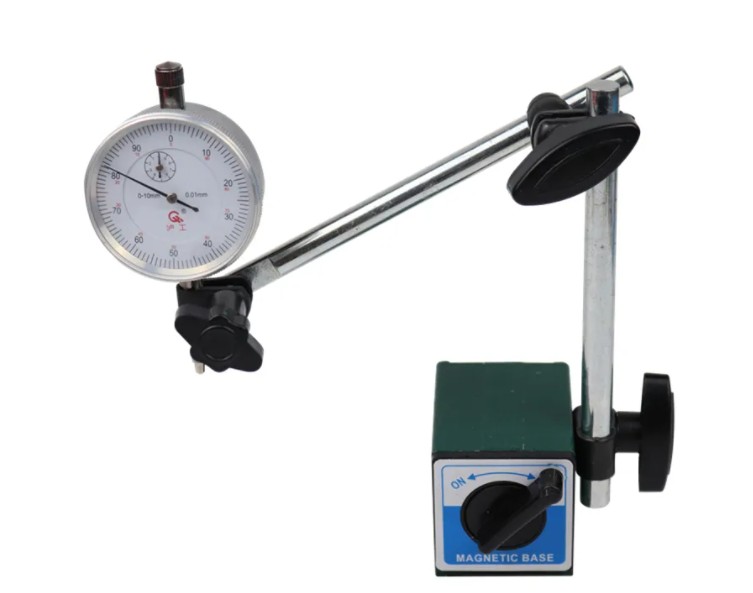

(مؤشر الاتصال)

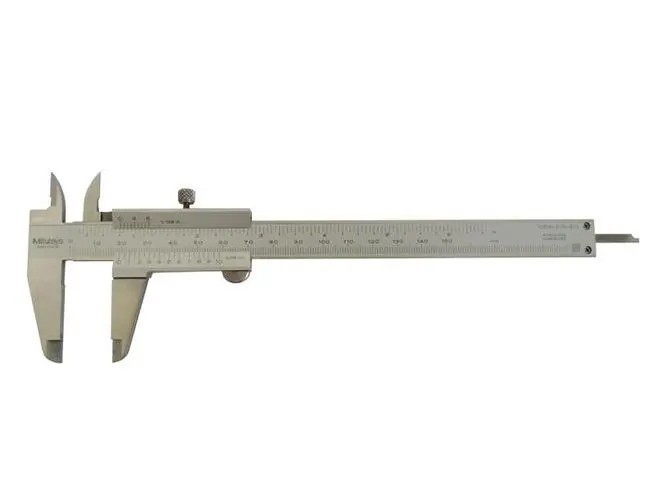

(فرجار الفيرنييه)

8. أدوات الاختبار:
قم بإعداد أدوات الاختبار التالية:

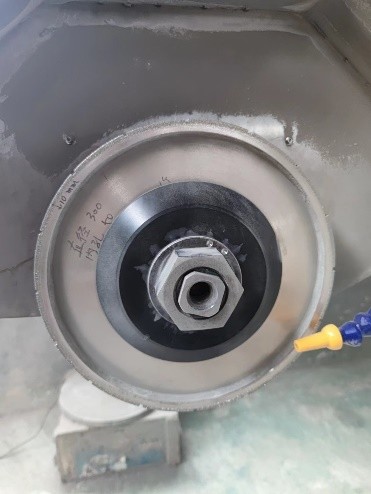

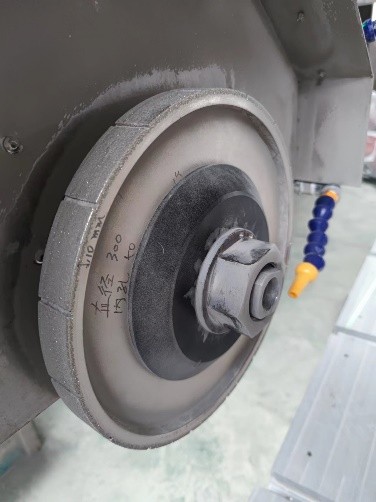

• طاولة طحن عجلة الطحن

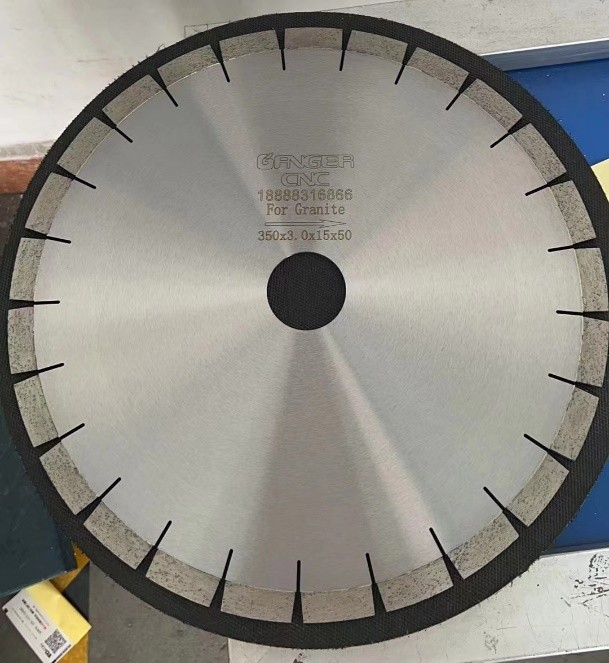

• شفرة المنشار الاختبارية

عجلة الطحن (يمكن استخدام شفرة المنشار كبديل)

(شفرة منشار واحدة مقاس 350 مم وشفرة منشار واحدة مقاس 400 مم)

9. اختبار المواد والتجهيزات:
تحضير مواد الاختبار اللازمة، ولوحات التثبيت، والأدوات ذات الصلة.

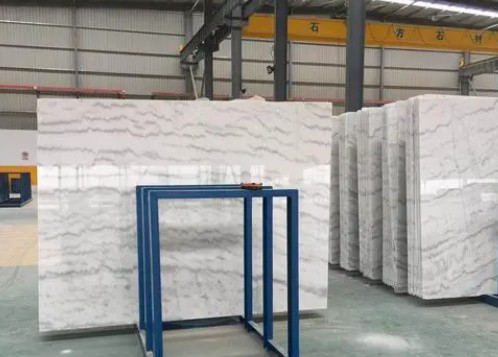

(بعد الاختبار، استخدم اللوح)

(مشبك فحص)
